一、概述:

电动滚筒作为皮带输送机和提升等设备的动力。广泛用于矿山、冶金、化工、煤炭、建材、电力、粮食及交通运输等部分。海洋之神输送生产的电动滚筒主要有定轴齿轮、行星齿轮、摆线针轮三种传动形式 ,装置形式电机内置、外置和移动式 ,电机内置时有油冷和油浸两种形式 ,由于电动滚筒与一般的减速机构相比 ,具有结构紧凑、重量轻、密封性好、装置便当等优点 ,深得客户的接待。

二、外形图:

电动滚筒图纸639

1、电机 ,2、联轴器 ,3、毡圈 ,4、支座体 ,5左端盖 ,6、输入轴 ,7、滚筒体 ,8、低速级行星轮 ,9、齿圈 ,10、高速级行星轮 ,11、支座体

三、 滚筒的外貌覆面:

外貌有裸露光钢面 ,平滑橡胶、人字形橡胶和菱形花纹橡胶覆面四种。

四、我厂生产的电动滚筒主要是:

TDY75型油冷式电动滚筒;DY1、JYD型移动电动滚筒;YZ型摆线针轮电动滚筒;YTW型外装式减速滚筒以及种种非标电动滚筒。

293-220000


(1)TDY75型油冷式电动滚筒接纳牢固式胶带机的内驱动装置 ,其内部接纳定轴齿轮二级传动 ,属于老产品 ,但用途广泛 ,与减速机相比较 ,具有占地小、重量轻、外观整齐、效率高 ,广泛使用在粉尘、湿润泥泞的卑劣情况中。

(2)YZ型摆线针轮电动滚筒内部接纳摆线针轮传动 ,是由一级硬齿面的针齿壳输出的摆线针轮减速机构 ,摆线轮、针齿等接纳轴承钢制造 ,硬度抵达HRC58-62 ,具有承载能力大、过载能力强、传动平稳、噪音低、寿命长等优点。

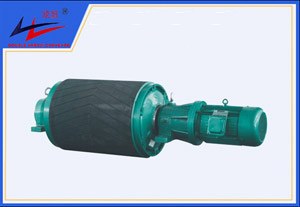

(3)外装式电动滚筒是将普通电动滚筒中的电动机移出来外接 ,筒体内仍有减速机构 ,它是介于古板电机-减速机-传动滚筒的开式传动与普通电动滚筒驱动之间的一种输送机驱动装置。

首先 ,它具有良好的散热性 ,并且容易对电机进行维修或更换。

其次 ,在占有空间位置和制造质料方面 ,均比开式传动减少三分之一左右 ,但又比普通电动滚筒增加三分之一左右。外装式电动滚筒 ,由于电机散热的优点 ,在某些大功率场合照旧比较合适的驱动。

五、电动滚筒功率的盘算:

关于输送机械所需要的驱动功率的盘算公式 ,在许多设计手册中都有这样的详细介绍 ,驱动功率通常的由三部分组成 ,即:输送机空运转时所需要的功率 ,输送机水平运送负荷时所需要的功率和输送机提升负荷时所需要的功率。

为了使电动滚筒的设计盘算与用户的使用要求统一起来 ,海洋之神输送推荐接纳下列公式盘算:

P= C x F x L(3.6Gm x Qt) + Qt x H

3 6 7                           3 6 7

式中:

P---电动滚筒的轴功率

c---输送带、轴承等处的阻力系数 ,数值可从表中查到

f---托辊的阻力系数 ,f=0.025~0.030

L---输送机的电动滚筒与改向滚筒之间中心距的水平投影(m)

Gm---输送带、托辊、该向滚筒等旋转零件的重量 ,数值可从表4中查到(kg/m)

V---带速(M/S)

Qt---输送量(T/h)

H---输送高度(m)

B---带宽(mm)

电动滚筒的按钮可按下列公式盘算:式中:M------扭矩(Nm) D---滚筒直径(m)    P---功率(KW)   V---带速(m/sec)

M = 500 x D x P

V

620

以上数据仅供参考 ,如有需求请致电本公司

六、电动滚筒选型注意事项:

凭据上述公式盘算出的电动滚筒功率在下列情况下需要进行修正:

(1)电动滚筒每天连写事情凌驾8小时 ,点击功率需提高一档;

(2)筒体包胶的电动滚筒 ,点击功率应提高一档;

(3)启动频繁的电动滚筒 ,点击功率应提高一档。

七:电动滚筒使用注意事项:

(1)使用前应检查滚筒内部油量 ,油量以滚筒直径的2/5为宜;检查电机接线是否正确(注:滚筒出厂时为无油状态)。

(2)滚筒须空载启动。

(3)滚筒事情300小时后更换润滑油(润滑油牌号:油冷式加N46号 ,油浸式加N32号汽轮机油)以后每隔5000小时换油一次并进行保养维修。

(4)按期检查油位 ,凭据密封情况调解油封弹簧或更换油封。

(5)电动滚筒电器线路中应装置相配套的过载 ,缺相运行等;ぷ爸 ,制止因电路故障烧坏点击 ,造成损失。

(6)电动滚筒应当水平装置 ,倾角不凌驾5°。

(7)电动滚筒事情的情况温度应位-10°至40℃ ,物料温度小于60℃ ,海拔高度不要凌驾1000米 ,如果事情情况凌驾上述规模 ,请与生产厂联系解决。
